Handleiding reparatieset ontgrendeling soft- en hardtop Mercedes R107 SL

Handleiding reparatieset ontgrendeling soft- en hardtop Mercedes R107 SL

De modificatieset is verkrijgbaar in onze webshop artikel nummer  MB-107-CV-NB

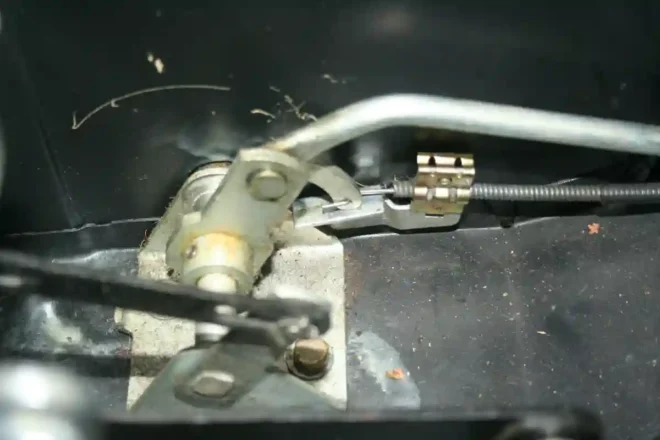

1. Demonteer het complete ontgrendelingsmechaniek en het ontgrendelingsslot.

2. We raden aan de positie van het ontgrendelingsslot te markeren voor het terug monteren op de juiste oude positie.

3. Verwijder het metalen armpje van de klemhouder uit het ontgrendelings-mechanisme. Je kunt dit eenvoudig afzagen. (zie foto’s)

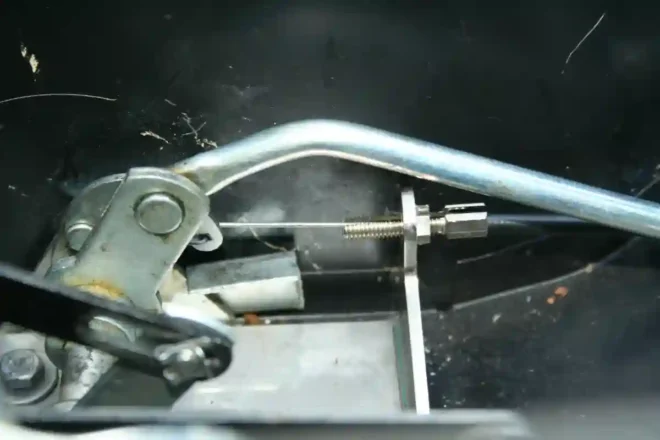

4. Monteer nu de nieuwe beugel samen met het ontgrendelingsmechanisme en de ontgrendelingskabel. De beugel wordt op het mechanisme geplaatst en past precies met de twee sleuven.

5. Tip: De gleufvormige stelschroef zorgt voor een eenvoudige installatie. Stel de stelschroef zo af dat de kern van de kabel bij het bevestigen niet uit de gleuf loopt! Stelschroef met gleuf naar het interieur van het voertuig gericht.

6. Controleer de werking van de hendel (de kleine hendel) en stel af door aan de stelschroef te draaien.

7. Wanneer de kleine hendel (halve maan) op de as rust, moet de vergrendeling helemaal naar buiten worden getrokken. Gelieve niet te strak aan te passen.

8. Afhankelijk van de leeftijd van de SL heeft deze in de ontgrendeling ook vaak een plastic geleider: Mercedes onderdeel nummer: A1077580014.Het is verstandig deze ook direct te vernieuwen, aangezien het plastic bij ouderdom hard wordt en deze daardoor scheurt.
