Manual de instrucciones para el kit de reparación del mecanismo de liberación de la capota blanda y rígida del Mercedes R107 SL

Manual de instrucciones para el kit de reparación del mecanismo de liberación de la capota blanda y rígida del Mercedes R107 SL

El kit de modificación está disponible en nuestra tienda online, artículo número  MB-107-CV-NB

1. Desmonte por completo el mecanismo de liberación y el seguro de liberación.

2. Recomendamos marcar la posición del seguro de liberación antes de volver a montarlo en su posición original correcta.

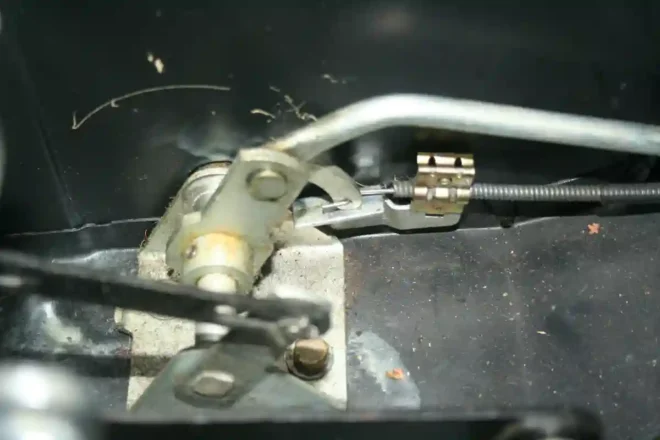

3. Retire el pequeño brazo metálico del soporte de la abrazadera del mecanismo de liberación. Puede cortarlo fácilmente con una sierra. (Ver fotos)

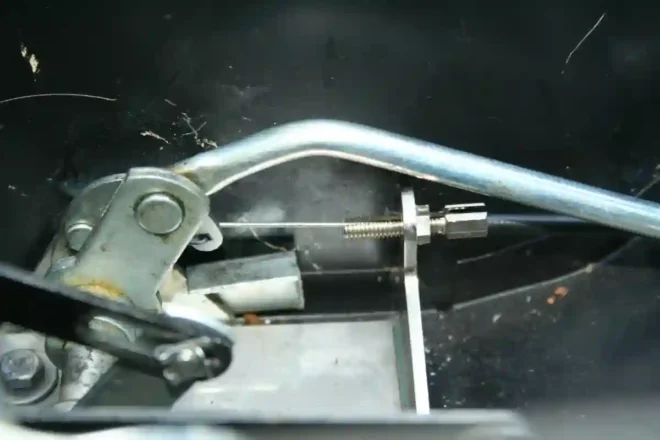

4. Ahora, monte el nuevo soporte junto con el mecanismo de liberación y el cable de liberación. El soporte se coloca sobre el mecanismo y encaja perfectamente en las dos ranuras.

5. Consejo: El tornillo de ajuste ranurado facilita la instalación. Ajuste el tornillo para que el núcleo del cable no se salga de la ranura durante la conexión. Coloque el tornillo de ajuste con la ranura hacia el interior del vehículo.

6. Compruebe el funcionamiento de la palanca (la palanca pequeña) y ajústela girando el tornillo de ajuste.

7. Cuando la palanca pequeña (en forma de media luna) descanse sobre el eje, el candado debe extraerse por completo. No lo apriete demasiado.

8. Según la antigüedad del SL, el mecanismo de liberación suele incluir una guía de plástico: número de pieza de Mercedes: A1077580014. Es recomendable sustituirla inmediatamente, ya que el plástico se endurece con el tiempo y se agrieta.
